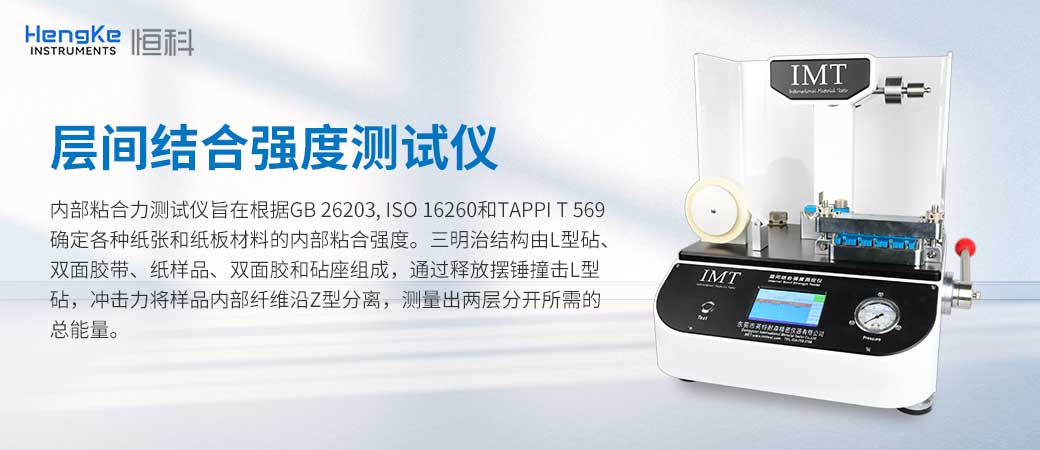

层间结合强度测试仪

工作原理：

双面胶-试样-双面胶的组合形成一个夹层结构，该夹层被压在一个金属平砧和一个铝块之间，用摆锤撞击铝块上部的内表面，使铝块翻转，并在Z向破坏试样。通过测定摆动的位置来计算试样被破坏过程中吸收的能量，以J/m2表示。

产品特点：

●通过微机和光学编码器检测并计算测试结果

●电磁铁摆锤释放，减少震动和位移，提高精度

●可自动校准，维护轻松

●可更换的摆锤砝码，测量不同范围

●彩色触摸屏，操作简单方便

产品参数：

1、测量范围： A: 0 – 500 J/m²B: 0– 1000 J/m²C: 0 – 1500 J/m² (非标订制)

2、分辨率： 0.01 J/m²

3、精度：± 1%

4、峰/角分辨率： 0.6分（0.01度）

5、测量单位： J/m², ft.lb/in²

6、最大加压压力： 60 kgf/cm² / 6 MPa / 870 psi

7、摆释放：电磁铁，无震动无位移

8、界面： 5英寸彩色触摸屏

9、输出： 热敏打印机

10、电源： 220 VAC, 50Hz

11、尺寸 (长×宽×高)： 530 × 410 × 570 mm

12、重量：51 kg

依据标准：

GB 26203（纸和纸板 内结合强度的测定(Scott)）

TAPPI T 833（PROVISIONAL METHOD – 1994）

可选配件：

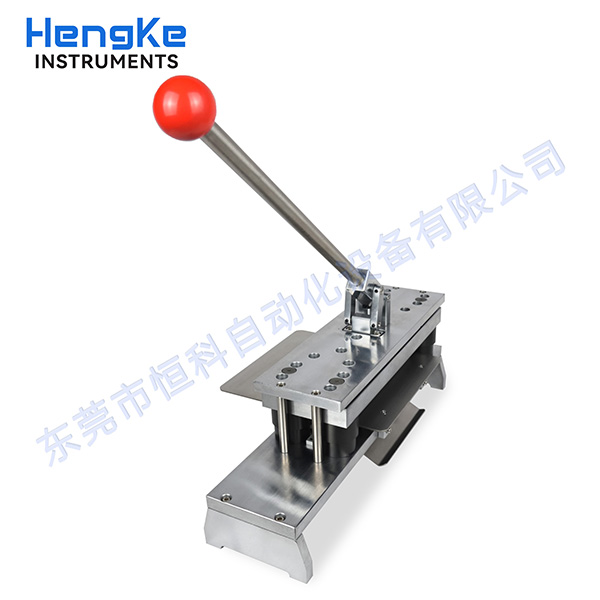

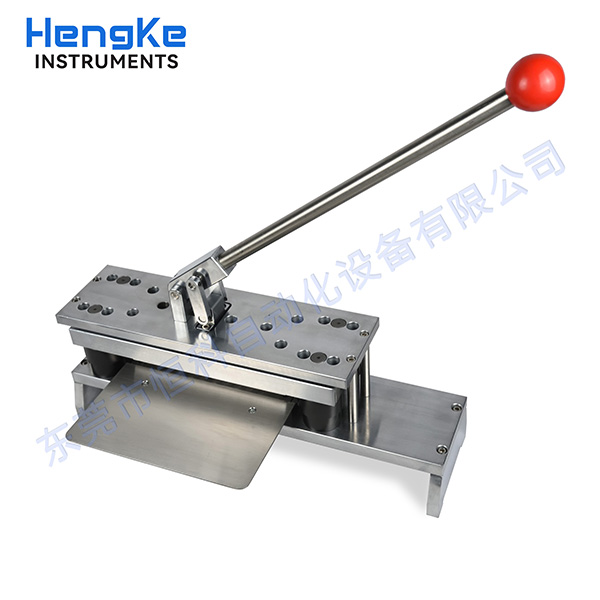

层间结合取样器

1、试样尺寸： 25.4mm*140mm

2、两长边平行度： ≤0.015mm

3、取样厚度： (0.05~1.2)mm

4、外形尺寸： About 580*150*620mm

5、重    量： 18kg
