GBT/10740-2002紙漿塵埃和纖維束的測定（免費下載）


本標準是對 GB / T  10740 -1989《 紙漿塵埃度的測定法》的修訂。
本標準在試驗驗證的墓礎上，等效采用了 ISO  5350 - 1:1998《紙漿一一塵埃和纖維束的估 算一 第1部分:實驗室紙頁的測定》和ISO  5350 - 2 : 1998 《紙漿——塵埃和纖維束的估算— 第2部分: 紙漿板的測定》。

本標準的試驗步驟分為兩個部分， 即紙漿實驗室紙頁測定法和漿板測定法。
本標準的附錄A是標準的附錄
本標準自實施之日起，同時代替GB / T  1 0 7 4 0 -1 9 8 9 《 紙漿塵埃度的測定法》 口
本標準由中國輕工業聯合會提出。
本標準由全國造紙工業標準化技術委員會歸口。
本標準起草單位; 天津造紙研究所。
本標準主要起草人 : 張淑蘭、 苗俊英 、 張景彥 、 馬慶蘭 、 郭傑 、杜麗萍、 聶俊紅。

印刷檢測儀器I S O前言
     ISO國際標準化組織是國家標準團體( I S O成員) 的一個世界性聯合會。通常國際標準的製定工作由I S O技術委員會進行。對某個技術委員會確定的項目感興趣的每一個成員都有權派代表參加該技術委員會，無論是官方的和非官方的國際組織， 隻要與I S O有聯係， 同樣可以參加該工作。I E C( 國際電工委員會) 在電工標準方麵密切合作。
     技術委員會采納的國際標準草案在I S O委員會承認為國際標準之前要經過各成員的投票。根據ISO導則，要求至少有 7 5 %的成員投讚成票。
     按照ISO和C E N( 歐洲標準化委員會) 的技術合作協議( 維也納協議) ， 本國際標準 ISO  5350 - 1由C E N和I S O第 6 技術委員會( T C6紙、紙板和紙漿) 第 5 分委員會( S C5紙漿試驗方法和質量規格) 合作製定 。
     本標準的第二版廢除和取代了第一版( ( I SO  5350 - 1 : 1992 ) 而構成一個新的技術修訂版。
     I S O  535由以下部分構成， 總標題為《 紙漿— 塵埃和纖維束的估算》。
——第1部分 : 實驗室紙頁的測定
——第2部分: 紙漿板的測定
——第3部分: 所反射光的測定
附錄 A和附錄 C構成I S O  5 3 5 。本部分的組成內容 附錄B僅供參考。

1、範圍
     本標準規定了采用透射光目視估算紙漿中塵埃和纖維束的方法。
     本標準中實驗室紙頁測定法適用於所有類型的紙漿， 主要適用於未形成漿板的紙漿， 不適用於回用漿。
     本標準中漿板測定法適用於定量不大於 1  4 0 0  g / m' 的漂白漿板和透明度較高的其他漿板，不適用於未漂硫酸鹽漿板及任何過高不透明度的漿板。
2 引用標準
     下列標準所包含的條文， 通過在本標準中引用而構成為本標準的條文。本標準出版時， 所示版本均為有效。所有標準都會被修訂， 使用本標準的各方應探討使用下列標準最新版本的可能性。
     GB / T  4 5 1 . 2 -2 0 0 2 紙和紙板定量的測定( e q v  I S O  5 3 6 : 1 9 9 5 )
     GB / T  7 4 0 -1 9 8 9 紙漿試樣的采取( e q v  I S O  7 2 1 3 : 1 9 8 1 )
     GB / T  7 4 1 -1 9 8 9 紙漿分析試樣水分的測定法( n e q  I S O  6 3 8 : 1 9 7 8 )
     QB / T  1 4 6 2 -1 9 9 2 紙漿實驗室濕解離( e q v  I S O  5 2 6 3 : 1 9 7 9 )
     QB/ T  3 7 0 3 -1 9 9 9 紙漿實驗室紙頁 的製 備 常規紙頁成 型器法 ( e q v  I S O  5 2 6 9 - 1 : 1 9 7 9 )
3 定 義
     本標準采用下列定義。
3 . 1雜質 c o n t r a r y
     任何嵌人到紙漿內的不需要的小塊物質， 其尺寸超出規定的最小尺寸， 且相對於紙頁表麵呈現出明顯的不透明度。
3 . 2 塵埃 d i r t
     任何非纖維性雜質。
3 . 3 纖維束 s h i v e s
     未蒸解的木片或植物碎片。
4 原理
     在透射光下觀測試樣， 對照塵埃對 比圖估算出尺寸大於規定， 且呈不透明的所有雜質的麵積。再將所有雜質麵積進行相加， 報告每千克絕於漿中塵埃和纖維束的總麵積( mm' / k g ) .
     注1 : 如果需要，塵埃和纖維束的麵積可按不同尺寸組級分別報告
5 印刷檢測儀器設備及輔助材料
1 照明工作台
   適合工作人員在透射光下檢驗試樣的照明工作台， 工作台表麵的光亮度為 2500  cd / mz~3000  c d / mz ( 坎德拉/ 米z ) ，應避開日光或任何外部光源的直接照射( 見圖 1 ) 。
   注2 : 照明裝置內裝有6根2 0 W的日光燈管，工作台表麵是乳白色的聚丙烯板( 或磨砂玻璃) ，光線應均勻，光亮度可用照度計測量

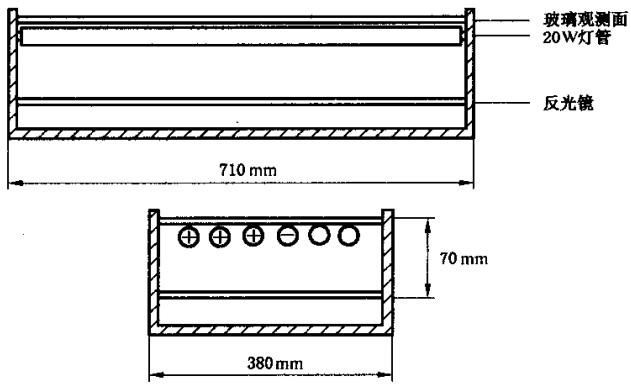

圖 1 紙漿塵埃度標準觀測台結構

52 標準塵埃對比圖
     在一透明膜上印有不同麵積和形狀的塵埃係列， 同一橫行排列著麵積相同， 但形狀不同的塵埃; 同一縱列排列著形狀類似， 但麵積不同的塵埃( 見附錄 A) .
     注3 : 標準塵埃對比圖應由標準化機構提供， 不能使用複製品， 因複製品可能會改變斑點的尺寸。
5 - 3 實驗室紙頁製備設備
5 . 3 . 1 疏解器應符合 QB / T  1 4 6 2的規定。
5 . 3 . 2 紙頁成型器應符合QB / T  3 7 0 3的規定。
5 . 3 . 3 吸墨紙表麵應潔淨， 尺寸應與紙頁成型器相對應。
5 . 3 . 4 製備紙頁用水應使用蒸餾水或脫離子水及除去懸浮物的砂濾水。
6 試樣的製備
6 . 1 實驗室紙頁測定法
6 . 1 . 1 在測試過程中應避免紙漿被汙染， 確保疏解器、 紙頁成型器的表麵及其零部件清潔，並無腐蝕和沉積物。確保所使用的水無雜質 符合 5 . 3 . 4的規定。
6 . 1 . 2 取樣
     按GB / T  7 4 0抽取盡可能有代表性的樣品， 從中再均（jun1）勻抽取總質量不少於 1 8 0  g絕幹漿的試樣。 應檢測塵埃度較高的紙漿， 如果預先檢測的雜質總數超過3 0 0個/ / k g ， 則試樣的絕幹漿量可減至5 0 g ， 但應在報告中注明 。
6 . 13 試樣的預處理
     絕幹漿應至少浸泡4h ， 並按以下步驟製備兩批解離漿。
     向6 0 g絕幹漿中添加水2 700 ml ， 在疏解器中將漿樣解離。 疏解器應選擇適宜的轉數， 以免解離過度， 且應保證所有漿塊已分解。建議做一些預測試驗， 獲得所需轉數。在表 I中給出一些紙漿的適宜轉數 。
表 1 推薦使用的疏解器轉數、 實驗室紙頁的定量( 絕幹漿) 及最少數量

6 . 1 - 4 紙頁抄造
     用紙頁成型器製備一定數量的實驗室紙頁， 紙頁的數量和定量應與至少1 0 0  g絕幹漿相適應。 表1中給出了一些紙漿推薦的定量和所需紙頁的最少數量。在紙頁上作出記號， 用 4 0 0  k P a 壓力壓榨紙頁，最後紙頁的絕幹物含量約為 3 0 %。如果幹燥紙頁比較透明， 能夠看清所有雜質， 也可使用幹燥紙頁， 但應在報告中注明。
     注4 :抄造後如果紙頁沒有立即進行檢測， 需用一張塑料薄膜將其遮蓋， 以免幹燥。如果所抄紙頁太幹， 可用水將其噴濕。
     注5 :為了能觀測到所有雜質， 建議在紙頁表麵上作記號， 並從紙頁的另一麵觀看這些記號的可視性。
6 . 2 漿板測定法
6 . 2 . 1 取樣
     所有樣品應按 G B / T  7 4 0 進行抽取， 樣品的總質量應至少為 1  0 0 0  g 絕幹漿。
6 . 2 . 2 試樣的選取
     選取數張試樣， 使其均勻分布在樣品的不同部位。所選試樣應能代表整個樣品， 各試樣的質量相加應不少於 3 0 0  g絕幹漿， 其總麵積應不少於0.5平方米。
     應檢測塵埃度較高的紙漿， 如果預先檢測的雜質總數超過3 0 0 個/ k g ， 則試樣總量可減至100g 絕幹漿， 但應在報告中注明。
7 印刷檢測儀器試驗步驟
7. 1 實驗室紙頁測定法
7 . 1 . 1 使用照明工作台檢測所抄紙頁， 從正麵檢測紙頁的一半， 從網麵檢測紙頁的另一半。 並與 5 . 2中給出的標準塵埃對 比圖相比較， 小於 。0 4  mm' 的雜質可忽略不計， 如果同意可將第 5 組刪除， 但應在報告中注明。
     可按照雜質的麵積來區分雜質， 如果需要還可區分塵 矯纖維束。
7 . 1 . 2 應按 G B / T  7 4 1 檢測紙頁的絕幹物含量。
7 . 2 漿板測定法
7 . 2 . 1 按GB / T  7 4 1 測定漿板水分， 然後計算出試樣的絕幹質量。
     按G B / T  4 5 1 . 2 測定漿板定量。
7 . 2 . 2 用蒸餾水均（jun1）勻潤濕樣品， 以使其透明。如果漿板具有足夠的透明度， 可看清所有雜質， 則省去潤濕這一步驟， 直接進行觀測。
7 . 2 . 3 將試樣貼到照明工作台上， 借助透射光目測試樣的兩個麵。並與 5 .  2中給出的標準塵埃對比圖相比較 ，根據表 2 分別檢測和統計出塵埃與纖維束的數量。當檢測第一麵時， 應圈出已統計的每一個斑點， 以確保在檢測另一麵時不再重複計數。
     匯總全部檢測樣品兩個麵的塵埃和纖維束的個數。
表 2 雜質麵積分組的推薦

8.雜質的分組
     通常隻報告雜質的總麵積， 如果需要也可按表 2進行分組報告。如果同意可刪除第 5 組， 但應在報告中注明。
9 結果計算和表示
結果計算根據公式( ( 1 ) 計算全部雜質( 或分別算出塵埃和纖維束) 的總麵積或每組雜質的總麵積。


表2中給出了雜質平均麵積的對數值。
如果雜質超過 5  m m2 ， 則 ‘ , n ， 應由實際麵積代替 ， 但應在報告中注明。
注6 : 每組雜質平均麵積的對數值已得到證明， 雜質具有趨向於組級下限的趨勢
舉例: 如果在0.1 5  m m' -0 . 3 9 mm的麵積組中發現 8 個雜質， 其麵積。Xn ，應如下計算。
8  X  0 . 2 4 2  mm x 約等於1 . 9  m mx .
   結果表示計算結果應修約至整數， 低於5  m m' / k g的應修約至1 位小數。
注 7 : 如果需要， 可按組別或塵埃和纖維束分別表示結果.
1 0  驗報告
     試驗報告應包括如下項目:
     a ) 樣品和批次的所有識別資料;
     b )以每千克絕幹漿的雜質平方毫米數( mm2 / k g ) 表示結果， 如果需要可按雜質組或種類即塵埃和纖維束分別報告;
     c ) 使用疏解器的轉數和試樣的定量;
     d )所測紙漿的質量( 9 ) ;
     e ) 任何偏離標準的情況口GB / T  1 0 7 4 0 -2 0 0 2
   附錄 A
( 標準的附錄 )
標準塵埃對比圖
A 1 標準塵埃對比圖為一張透明膠片( 如圖Al l應由標準化機構提供。 該膠片不能使用其複製品，因複製品會改變斑點尺寸。
A 2 圖中左部分標出每一組中最小對比度的斑點， 即對於)0 . 4 0  m m' , > _0 .  1 5  m m， 和)0 . 0 4 mm ' 的雜質， 其最小對比度分別為 3 0 %, 5 0 %和 8 0 %。圖中右部分標出不同縱橫比的斑點， 其對比度均為1 0 0 %， 該部分用於雜質尺寸的分類。
標準塵埃對比圖
